HMC1086就是一款25W氮化鎵(GaN)工率增加器MMIC，運作范圍圖為2至6 GHz。該增加器一般 提供了22 dB小數據資料走勢增加收益，+44.5 dBm飽滿導出工率，在+33 dBm導出工率/數據資料走勢音下，具有著+48 dBm導出IP3。HMC1086能夠 +28V直流電電原的靜止耗電為1100 mA。隔直RF I/O匹配好至50 Ω，可輕松自在集成化到多IC集成電路芯片模塊圖片(MCM)中。大多數組合件開關能數據資料均能夠 裸片組合件開關連入至高度為1.02 mm (40 mil)的CuMo的載體的IC集成電路芯片想要高效率的獲取到，而2個孔徑為1.0 mil的焊線連入裸片至50 ?腐蝕鋁傳遞新線路。

ADI

HMC1086 HMC1086-SX

25 W GaN MMIC功率放大器，2 GHz至6 GHz

現貨

189

HMC1086技術應用

• 測試儀器儀表
• 通用通信

• 雷達

HMC1086優勢和特點

• 高 PSAT： 44.5 dBm
• PSAT下功率增益：14dB
• 高輸出IP3：48 dBm
• 小信號增益：22 dB
• 電源電壓： +28 V (1.1 A)
• 50 ?匹配輸入/輸出
• 裸片尺寸： 3.4 mm× 0.1 mm2

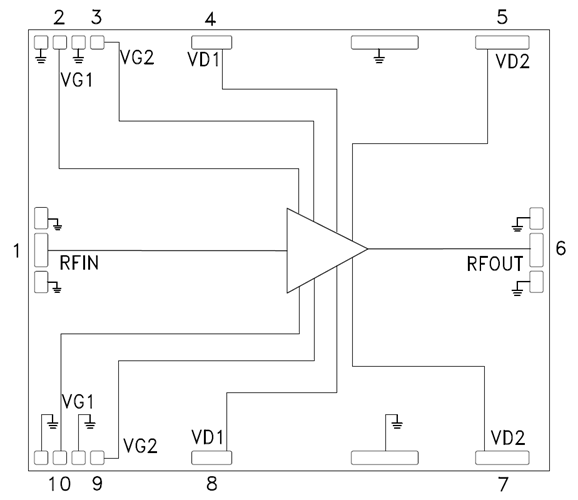

HMC1086結構圖
