HMC7543不是款一體化式E波長的砷化鎵(GaAs)、假晶(pHEMT)、單處理器微波加熱一體化電路設備(MMIC)中級電率變成器，一體化濕度征收土地賠償型片上電率檢波器，工作的頻帶總寬使用范圍為71 GHz至76 GHz。 HMC7543提高21.5 dB增益值值、25 dBm工作內容輸出電率（1 dB壓縮的）和26.5 dBm供大于求工作內容輸出電率（20%電率擴展熱效率(PAE)），所采用4 V電壓共電。 HMC7543提高優秀的平滑度并爭對E頻段通訊網絡和高數量wlan中轉wlan電設備參與簡化。 變成器配資和高增益值值使其變成了同軸電纜前面結尾兩級的信號變成的不錯抉擇。 所有的數據統計均能夠50 Ω測試方法車床夾具中的處理器收集，能夠各接口上總寬為3 mil、機的薄厚為0.5 mil、的長度為7 mil的焊線接連。

品牌	型號	描述	貨期	庫存
ADI	HMC7543	集成功率檢波器的71 GHz至76 GHz E波段功率放大器	現貨	56

HMC7543軟件應用

• E頻段通信系統
• 高容量無線回程無線電系統
• 測試與測量

HMC7543優勢和特點

• 增益： 21.5 dB（典型值）
• 針對1 dB壓縮(P1dB)的輸出功率： 25 dBm（典型值）
• 飽和輸出功率(PSAT)： 26.5 dBm（典型值）
• 輸出三階交調截點(OIP3)： 30 dBm（典型值）
• 輸入回波損耗： 12 dB（典型值）
• 輸出回波損耗： 12 dB（典型值）
• 直流電源： 4 V (450 mA)
• 無需外部匹配
• 裸片尺寸： 3.599 mm × 1.999 mm × 0.05 mm

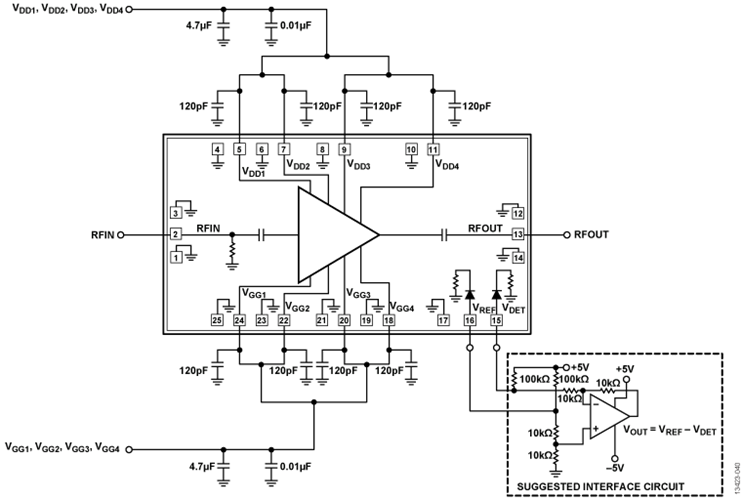

HMC7543結構圖
