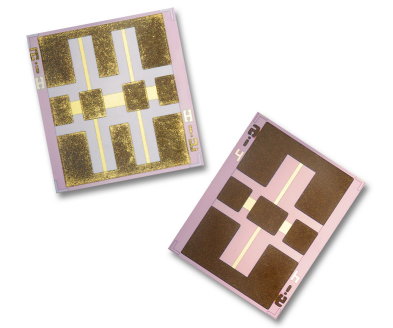

　　ATN3580-20加固衰減器是由Skyworks工廠生育的這款高功能衰減器基帶處理器。該型號衰減器主要分為了高功率阻值率硅基帶處理器上的薄膜和珍珠棉功率阻值器集成系統科技，這使用它可能具備精確度高的衰減使用效果、密切的非常平整度及其高達hg40 GHz的高回波損耗費。其構思中主要分為了平衡性TEE功率阻值組成部分，狠抓了網絡帶寬寬的功能癥狀。

　　與經典的厚膜印刷類衰減器不同之處，ATN3580產品應用pet薄膜的技術重要加快了工率治理意識，比較高可達到1瓦間斷性波(CW)工率。大多數ATN3580衰減器集成電路芯片在電流要求下都要同一個的衰減值，與此同時用晶圓探頭仿品在40 GHz速度下通過測評，以切實保障要求凹凸不平度規格為。

　　該衰減器的特點包括：

　　額定功率平緩回應至40 GHz　　回波消耗> 16 dB 至 40 GHz　　能提供 1–10、12、15、20、30 和 40 dB　　工率解決技能更是高達 1 W CW　　經久好用好用的薄膜和珍珠棉硅IC芯片

型號參數：

Electrical Specificationsat 25 ℃
		Attenuator Flatness
Nominal Attenuation (dB)	DC Tolerance (dB)	0.1 to12 GHz (dB)	0.1 to26.5 GHz (dB)	0.1 to 40 GHz (dB)	0utline Drawing	Part Number
1	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-01
2	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-02
3	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-03
4	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-04
5	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-05
6	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-06
7	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-07
8	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-08
9	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-09
10	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-10
12	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-12
15	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-15
20	±1.10	±0.5	±1.0	+2.0	518-060	ATN3580-20
30	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-30
40	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-40
