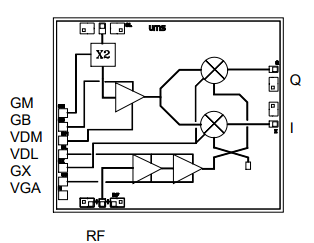

　　CHR2291-99F是UMS微波射頻一款高性能的集成下變頻器芯片，專為商業通信系統中的廣泛應用而設計。該芯片工作在12至17GHz的頻率范圍內，提供10dB的轉換增益，噪聲系數為3.5dB，適用于中頻(IF)大于0.1GHz的應用。它要求LO(本地振蕩器)輸入功率為10dBm，并能提供-8dBm的輸出功率，同時保持1dB的增益。

　　該集成化ic的直流電功能損耗十分低，僅為130毫安@3.5V，這針對于要長精力啟動的通訊系統化來說就就是個重要的的優勢。其長寬高緊湊型suv，為2.49 x 2.13 x 0.10 mm，為了方便集成化到各個裝置中。　　CHR2291-99F進行了高端的phemt生產工藝制作業，柵極總長為0.25um，可以通過襯底、自然空氣橋和電子元器件束柵神行者刻能力來抓實高定位精度和高耐腐蝕性。電源芯片的背部設計制作有rf射頻地和直流變壓器地，這能夠促進要學會簡化配置時，并抓實積極的不間斷耐腐蝕性。

參考

射頻帶寬 （GHz）

LO 帶寬 （GHz）

中頻帶寬 （GHz）

轉換增益

噪聲系數

P-1dB 輸入

LO 輸入功率

偏置

偏置

箱

分鐘

麥克斯

分鐘

麥克斯

分鐘

麥克斯

（dB）

（dB）

（dBm）

（dBm）

（mA）

（V）

Reference

RF Bandwidth (GHz)

LO Bandwidth (GHz)

IF Bandwidth (GHz)

Conv. Gain

Noise Figure

P-1dB IN

LO Input Power

Bias

Bias

Case

min

max

min

max

min

max

(dB)

(dB)

(dBm)

(dBm)

(mA)

(V)

CHR2291-99F

12

17

5.25

7.75

DC

1.5

10

3.5

-8

10

130

3.5

Die

成都 市立維創展高新科技受限機構授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
