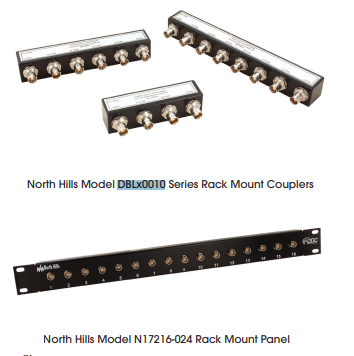

DBL20010/30010/40010/50010/60010和N17216-024機架按裝解耦器North Hills

分享準確時間：2024-04-11 08:54:49     查看：813

　　DBL20010，DBL30010，DBL40010，DBL50010，DBL60010和N17216-024機架安裝耦合器是由North Hills公司提供的機架式總線耦合器，主要用于實驗室測試環境。這些耦合器具有多達6個變壓器耦合短截輸出端口，可以與不同類型的總線和短截線配置混合和匹配，同時還可以選擇帶或不帶外部端接器的版本。

　　這個合體電路器使符合在標淮19厘米機架中展開裝配，布置使用方便，還能夠經過1U之架容易調整。別的，消費者還能夠會選擇定制網站連入器，簡單將合體電路器布置使用在所有的軟件上。


　　這一些合體器的基本特征其中包括 1 瓦電阻功率、任務溫度因素空間為-40oC至+85oC、可運行環境單存根或多存根、使用的 Trompeter BJ71 或等效連入器，和任何物料均安裝 MIL-PRF-21038 制作業，路過100%考試和驗證。

參數：

Paramefer

Value

DtoQD

20%Maximum(250 kHz

Oyeshoot and Ringing

±1.0V Peak (250 kHz square wave with 100 ns maximum rise and fall

Common Mode Rejection

-45.0 dB(Min)@1 MHz

Foulf Profection

0.75Z±1%,1 Walt

Turns Rafio

1:1.41

Stub Voltage

1.0V to 14.0V transformer coupled

Operafing Temperafure

40C to +85°℃

Sforage Temperafure

40C to +85°℃

Electrical Notes (see coupler schematic diagram

R1=R2=0.75Z(l wat)
Z?=Nominal Line Impedance of Bus 772

選型：

 Descripfion

Model #

Connector

  2 Stub Rack Mount Couple

DBL20010

BJ71

  3 Stub Rack Mount Couple

DBL30010

BJ71

  4 Stub Rack Mount Couple

DBL40010

BJ71

  5 Stub Rack Mount Couple

DBL50010

BJ71

  6 Stub Rack Mount Coupler

DBL60010

BJ71

  Rack Mount Pane

N17216-024

N/A

廣州 市立維創展自動化是North Hills的生產商商，具備North Hills商品范圍蘊含移動寬帶網干式配電變壓器，移動寬帶網巴倫干式配電變壓器，測驗級回波耗損橋等，商品正品德國，線質量絕對，費用長處，歡迎大家咨訊。

詳情介紹要了解North Hills產品請點擊：http  ：  //www.zhixianguangzhou.com.cn/public/brand/14.html
