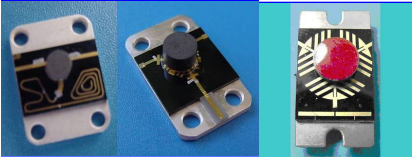

RADITEK公司潛心制作的RDKF類別隔絕器,包涵3款菁英的類型:RDKF-4孔(1.7 - 15.7 GHz)、RDKF-2孔(6.3 - 37.5 GHz)同時RDKF/RDKC-80類別(1.7-2.9GHz)。各個方面款類型都要經過標準結構設計與測試,以足夠不一頻段下的高穩定性耍求。

那些RDKF系列的隔離器和環行器,恰是為能夠滿足您五花八門化的微帶應用領域消費使用需求為之。咱們方知每位樓盤有其鮮明的幾率必須,那么,咱們可依照您的準確消費使用需求開始深度貧困推廣,保證 貨品效能可達最合適的階段。在規定尺碼方位,咱們提供數據了放式替換成FDK和TDK等各類決定,快速適應性您的各類連接生態環境。
除此之外,RDKF系類要進行底部隔離器全部的塑料薄膜要進行底部隔離用電線路均運用銅上電鍍金加工工藝,一些優質理裝修材料除了導電功效領航,有時悍接兼容更佳。即使是選定傳統焊料更是更是優質理的銀焊料,都能輕易實現了優質理的悍接結果。一同,金熱縮小鍵合技術設備也為您展示了另一個說的是種科學規范、固定的連到手段。
產品的數據:
| Mode foot | Frequency (GHz) | %bw max | Fwd Power max | Available loads. Watts | Pad height mm | Height Mm max | Pad width mm |
| -80 | 1.7-3.0 | 25 | 15 | 0.25,1,2,10 | 2.2 | 6.0 | *See Pnge 11 |
| -78 | 2.8-3.7 | 10 | 5 | 1.3 | 6.0 | See Page 11 | |
| 70/71 | 3-11 | 17 | 10/25 | 0.25,1.2.5.10,15,20 | 2.2 | 6.0 | 1.0/0.8 |
| -68 | 3.7-12 | 20 | 0.2W | 2.2 | 6.5 | ||
| -65 | 3.7-5.8 | 14 | 25 | 2,025 | 1.85 | 6.0 | |
| -64 | 9.1-9.5 | 10 | 30 | 30 | 2.2 | 6.1 | |
| -63 | 9.5-10.5 | 10 | 25 | 20 | 1.635 | 5.5 | |
| 61 | 4-9 | 18 | 20/50 | 0.25,2,8,10,15,20 | 1.85 2.45) | 5.5 | 0.43 |
| 43 | 9.0-16.0 | 10 | 15/25/30 | 1,2,10,12,15,20* | 1.65 | 5.65 | 0.43 |
| 49 | 14.0-14.5 | 10 | 12 | 2,10,12 Max | 1.50 | 4.6 |
| General specificatlons:2 hole models | ||||||||
| Model foot prin | Frequency (GHz) | Maximum bandwidth available % | Max Fwd power (W) | Available oads. Watts | Pad height mm X | Height max Y | Pad width mm | Equiv o |
| 62 | 3.4-6.7 | 8 | 25 | 25 | tba | tba | ||
| 51 | 6 to 13 | 10 | 10 | 1,6,10 (10W load 3.3mm max | 1.65 | 5.5 | 0.43 | FDK |
| 42 | 9-15 | 24 | 20 | 1,015.20 | 1.65 max | 5.5 | FDK | |
| 41 | 9-15 | 24 | 15 | 1,351,015 | 1.65 1.40 | 5.5 | 0.45 | FDK |
| 41 | 14-17 | 20 | 15 | 1.3,5,10.15 | 1.50 1.40 | 5.5 | 0.356 | FDK |
| 41 | 17-20 | 20 | 15 | 1,351,015 | 1.65 1.40 | 5.5 (4.2) | 0.35 | FDK (≤opl) |
| -40 | 10-23 | 24 | 12 | 0.25,0.5,1,2 | 1.65 | 5.5 | FDK | |
| -40T | 20-23 | 10 | 2 | 1 | 1.65 | 5.5 | TDK | |
| 39 | 9-15 | 5 | 1 | 1.65 | 5.0 | Special | ||
| 31 | 17-31 | 8 | 6 | 1 | 1.50 | 5.0 | 0.25 | FDK |
| 21 | 18-36 | 8 | 56 | 12.6 | 1.55 | 5.0 | 0.17 | FDK |
| -11 | 32-43 | 10 | 5 | 13 | 1.14 | 4.5 | 0.14 | |
| Specifications: | Units | |||||
| Frequency | 1.7-2.4 | 1.8-2.2 | 1.9-2.4 | 1.9-2.6 | 2.0-2.5 | GHz(full band) |
| Bandwidth (F2-F1) | Full | Full | Full | (500M | Full | |
| Insertion loss | 0.5 | 0.6 | 0.6 17 | 0.6 | 0.6 | dB(maximum |
| lsolation | 20 | 17 | 17 | 17 | dB(minimum | |
| VSWR | 1.3:1 | 1.3:1 | 1.3:1 | 1.3:1 | 1.3:1 | |
| Rated power-Forward | 10 | 15 | 15 0.25,1,5,10 | 15 | 15 | Watts (max |
| Rated power-Reverse | 0.25,1,5,10 | 0.25,1,5,10 | 0.25,1,5,10 | 0.25,1,5,10 | Watts (max | |
| Operating temperature | -30 to +70 | -30 to +70 | -30 to +70 | -30 to +70 | -30 to +70 | C |
| e | e |
| Specifications: | Units | |||||
| Frequency | 2.3-2.5 | 2.35-2.65 | 2.3-2.7 Full 0.5 | 2.4-2.5 | 2.4-2.8 | GHz(full band) |
| Bandwidth (F2-F1) | Full | Full | Full | Full | ||
| Insertion loss | 0.4 | 0.4 | 0.4 | 0.5 | dB(maximum) | |
| lsolation | 20 | 22 | 20 1.28:1 15 | 22 | 20 | dB(minimum |
| VSWR | 1.28:1 | 1.25:1 | 1.25:1 | 1.25:1 | ||
| Rated power-Forward | 15 | 15 | 15 | 15 | Watts ( max | |
| Rated power-Reverse | 0.25,1,5,10 | 0.25,1,5,10 | 0.25,1,5,10 -30 to +70 e | 0.25,1,5,10 | 0.25,1,5,10 | Watts ( max |
| Operating temperature | -30 to +70 | -30 to +70 | -30 to +70 | -30 to +70 | C | |
| e | e |
| Specifications: | Units | |||||
| Frequency | 2.7-2.9 | GHz(full band) | ||||
| Bandwidth (F2-F1) | Full | |||||
| Insertion loss | 0.4 | dB(maximum) | ||||
| lsolation | 20 | dB(minimum | ||||
| VSWR | 1.22:1 | |||||
| Rated power-Forward | 15 | Watts (max | ||||
| Rated power-Reverse | 0.25,1,5,10 | Watts (max) | ||||
| Operating temperature | -30 to +70 | ℃ | ||||
| e |
北京市立維創展科技亚洲一区二区三区在线-欧美一二区-欧美亚洲一区-欧美激情一区授權代理RADITEK微波隔離器和環形器產品,部分型號備有現貨。產品原裝進口,質量保證,歡迎咨詢。
