?PIN電感SemiGen

正式發布時期：2023-02-22 16:38:52 閱讀：994

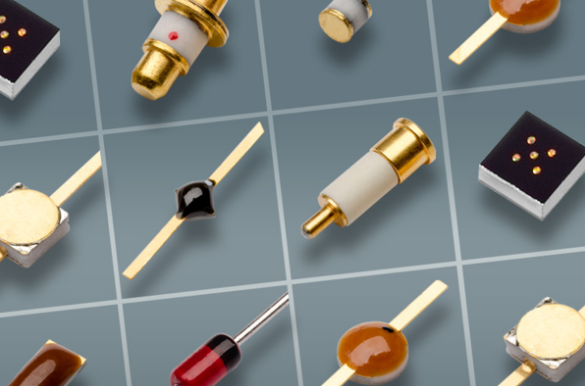

SemiGen SGP7000系列產品PIN穩壓管選取高導電率本質性凈化處理，具備著板厚從4μm到200μm以內的本征層，實際上決定的于機械性能因素外形尺寸。SGP7000系列的PIN穩壓管常常采用經久耐用的熱硫化鈍化除理或陶瓷圖片玻離加工，具體在經用的高熱效率采用。SGP7000系列的PIN肖特基二極管由發芽的P++結層制造而成，可造成突變率結結構的，之后出示低穿通功率直流電壓并很大最大避免自夾雜著。SGP7000產品PIN電子元器件大家庭中的一員-二極管以IC芯片方法展示，以及以加盟商選定的封口方法展示。

的特點：

低電容（電容器）和電阻功率

使用SemiGen的FAC開關面板愉快連入

高應急可信性

軟件：

關鍵使用2至20GHz的低電率到高電率電開關、衰減器、雙工器和相位偏斜用。

SemiGen是美國的一間晶圓級rf射頻功率元器件封裝潛力派制做商，從晶圓到封口功率元器件封裝, 品項非常豐富，從航天科技級MIL-PRF 38534到軍用裝備MIL-PRF 19500、750和883，SemiGen努力于提高優異的質理和可信度性。

南京市立維創展技術有限的平臺，軟件授權銷售額商于中國現代區銷售額SemiGen品牌，并展示售后客服客服和售后客服系統支持系統貼心服務。

寶貝詳情熟知 SemiGen請彈窗：//www.zhixianguangzhou.com.cn/brand/64.html

Ultra-Fast Switching PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	?jc MAX deg C/W	TS. MAX NS	RS @ 50 mA Ohms MAX	RS @ 10mA OHMS TYP
SGP7010	25	0.10	10	60	1.5	0.70	1.00
SGP7011	25	0.15	10	50	1.5	0.55	0.80
SGP7012	25	0.20	10	40	1.5	0.45	0.70
SGP7013	25	0.25	10	35	1.5	0.40	0.60

Fast-Switching, Low-Power PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	Δjc MAX deg C/W	TS. MAX NS	RS @ 75 mA Ohms MAX	RS @ 20mA OHMS TYP
SGP7020	70	0.05	60	80	5	0.90	1.20
SGP7021	70	0.10	60	70	5	0.70	1.00
SGP7022	70	0.15	60	60	5	0.60	0.90
SGP7023	70	0.20	60	55	5	0.50	0.70
SGP7024	70	0.25	60	50	5	0.45	0.50
SGP7025	100	0.03	100	90	10	1.20	1.90
SGP7026	100	0.07	100	80	10	0.90	1.50
SGP7027	100	0.10	100	70	10	0.70	1.20
SGP7028	100	0.15	100	60	10	0.60	1.00
SGP7029	100	0.20	100	55	10	0.50	0.90
SGP7030	100	0.30	100	50	15	0.45	0.80
SGP7031	200	0.03	225	90	15	1.90	3.00
SGP7032	200	0.07	225	80	15	1.20	2.20
SGP7033	200	0.10	225	70	15	0.90	1.60
SGP7034	200	0.15	225	60	15	0.80	1.00
SGP7035	200	0.20	225	55	15	0.70	0.80
SGP7036	200	0.30	225	50	15	0.60	0.70

Medium-Power General-Purpose PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	Δjc MAX deg C/W	TS. MAX NS	RS @ 75 mA, F = 100 MHz Ohms MAX	RS @ 20mA OHMS TYP
SGP7040	200	0.03	400	65	20	2.60	3.50
SGP7041	200	0.07	400	60	20	1.50	2.20
SGP7042	200	0.10	400	55	20	1.30	2.00
SGP7043	200	0.15	400	50	20	1.00	1.90
SGP7044	200	0.20	400	45	20	0.80	1.70
SGP7045	200	0.30	400	40	20	0.70	1.40
SGP7046	200	0.50	400	20	20	0.60	1.20
SGP7047	200	0.03	600	60	25	2.60	3.50
SGP7048	200	0.07	600	55	25	1.60	3.20
SGP7049	200	0.10	600	50	25	1.20	2.00
SGP7050	200	1.50	600	45	25	0.90	1.90
SGP7051	200	0.20	600	40	25	0.80	1.70
SGP7052	200	0.30	600	35	25	0.70	1.40
SGP7053	200	0.50	600	15	25	0.60	1.20

High-Power Switching and Attenuation PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (μS)	Rs @ 1 mA MAX (Ohms)	RS @ 10 mA MAX (Ohms)	RS @ 100 mA MAX (Ohms)	?jc MAX deg C/W
SGP7060	250	0.05	1.00	25.00	10.00	2.00	20.00
SGP7061	250	0.08	1.00	20.00	8.00	1.50	20.00
SGP7062	250	0.10	1.00	15.00	6.00	1.20	20.00
SGP7063	250	0.20	1.00	8.00	3.50	1.00	15.00
SGP7064	250	0.30	1.50	6.00	2.00	0.80	15.00
SGP7065	500	0.08	1.50	40.00	8.00	1.50	15.00
SGP7066	500	0.10	1.50	15.00	5.00	1.20	15.00
SGP7067	500	0.20	1.50	10.00	4.00	1.00	12.00
SGP7068	500	0.30	2.00	8.00	3.50	0.80	10.00
SGP7069	500	0.50	2.00	6.00	2.00	0.70	10.00

High-Voltage PINs

Part Number	Vb 10 μA Volts MIN	CT V=100 V F = 1 MHz pf MAX	TL = 10 mA μsec MIN	RS @ 100 mA, F = 100 MHz Ohms MAX	Thermal Resistance (C/W) Typical
SGP7070	1000	0.10	1.00	1.50	30.00
SGP7071	1000	0.25	2.00	1.20	25.00
SGP7072	1000	0.50	3.00	1.00	20.00
SGP7073	1000	0.75	3.50	0.80	10.00
SGP7074	1000	1.30	4.00	0.40	8.00
SGP7075	1000	2.50	4.50	0.35	5.00
