 HMC591是一個款高情況范圍圖內GaAs PHEMT MMIC 2 W額定公率放縮器，工做幀率范圍圖內為6至10 GHz。 該放縮器裸片供應23 dB增加收益，飽和點額定公率為+34 dBm，24v電源端電壓為+7.0V (24% PAE)。 所在IP3為+43 dBm（典型性值）。 隔直RF I/O一致至50 Ω，可方便板塊化到多集成塊板塊(MCM)中。 所有的動態數據均利用50 ?測試圖片治具中的集成塊提取，利用口徑為0.025mm (1 mil)、粗度為0.31mm (12 mil)的線焊進行連接。 相對 要求佳OIP3的用途，Idd應設置成為940 mA以發生+43 dBm OIP3。 相對 要求佳所在P1dB的用途，Idd應設置成為1,340 mA以發生+33.5 dBm所在P1dB。

HMC591應用

• 點對點無線電
• 點對多點無線電
• 測試設備和傳感器
• 軍用最終用途
• 太空

HMC591優勢和特點

• 飽和輸出功率：
  +34 dBm (24% PAE)
• 輸出IP3： +43 dBm
• 增益： 23 dB
• 直流電源： +7V (1340 mA)
• 50 Ω匹配輸入/輸出
• 裸片尺寸： 2.47 x 2.49 x 0.1 mm

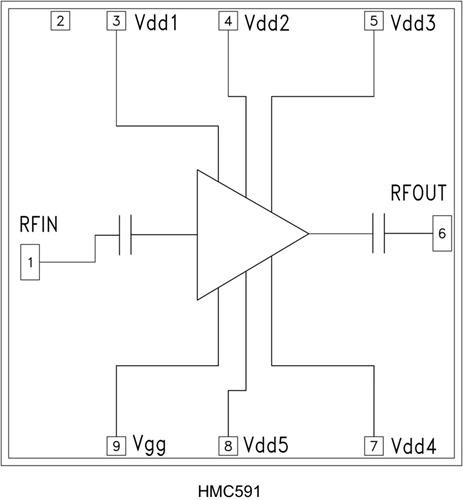

HMC591結構圖
